Accessori Armadi Inox

Flange passacavi, sistemi di chiusura, kit profili, piastre interne e molto altro

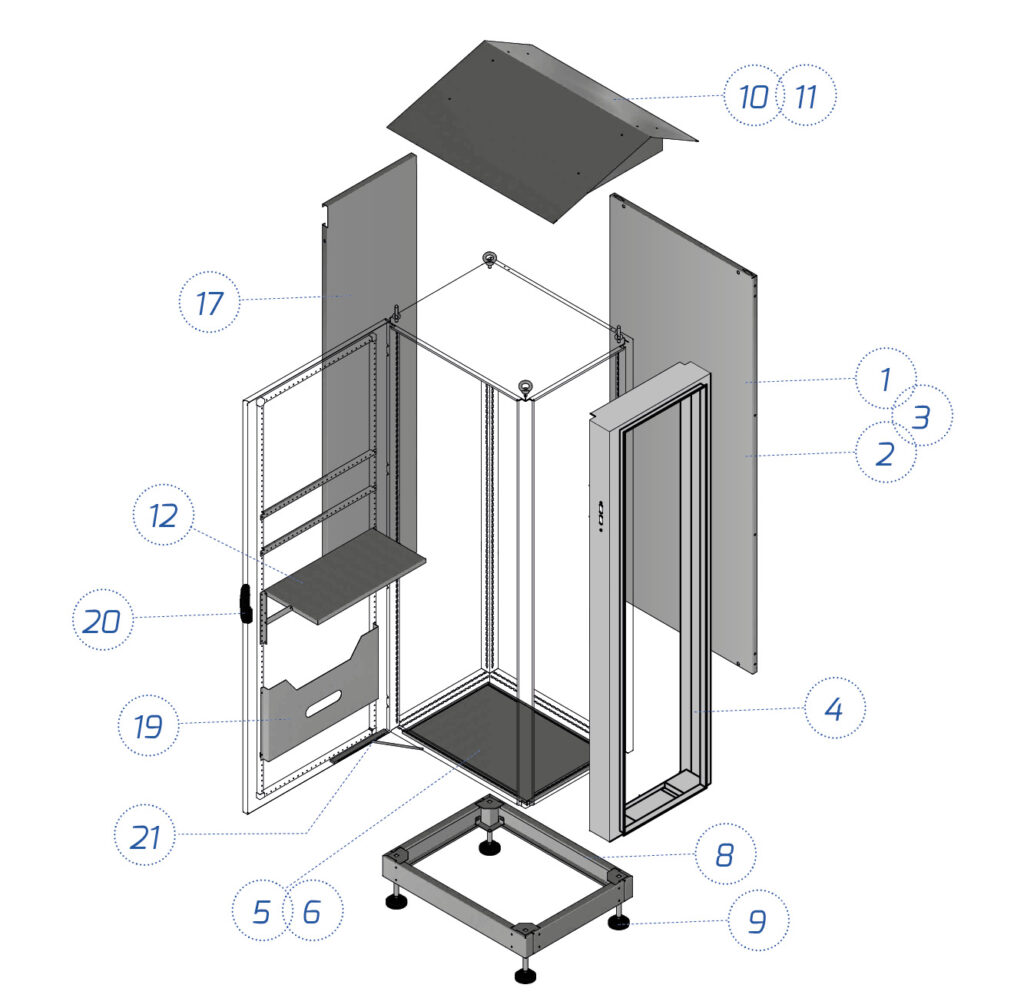

L’offerta degli armadi per quadri elettrici Compex si completa con la gamma di accessori: piastre interne, zoccoli, flange passacavi, controporte, tetti parapioggia, kit profili, telai modulari e sistemi di chiusura. In questo modo i nostri armadi inox per quadri elettrici sono davvero pronti all’uso e possono rispondere a qualsiasi esigenza della clientela.

IMPORTANTE: a seconda dell’accessorio (vedi nelle specifiche tecniche di ciascuno), la loro installazione può essere libera, ossia possibile da parte del cliente in qualsiasi momento, oppure su richiesta, cioè preventivamente richiesta all’Azienda.

Consultate la pagina per conoscere nel dettaglio i nostri accessori per armadi per quadristica elettrica oppure contattateci.

PIASTRA INTERNA A INSERIMENTO FRONTALE
PIASTRA INTERNA A INSERIMENTO LATERALE
ACCESSORI PER PIASTRE INTERNE

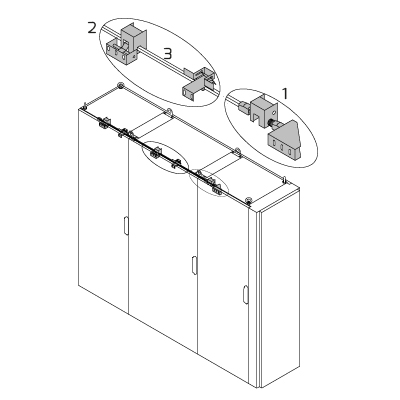

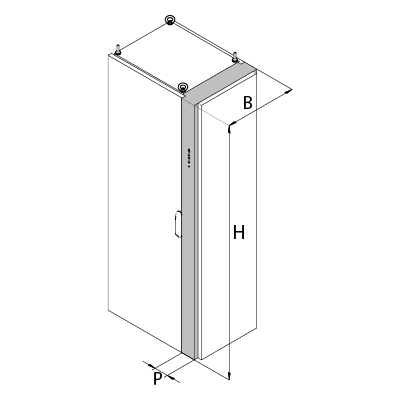

MODULO PER BLOCCO SEZIONATORE

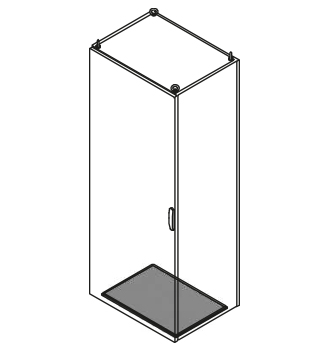

KIT FLANGE PASSACAVI

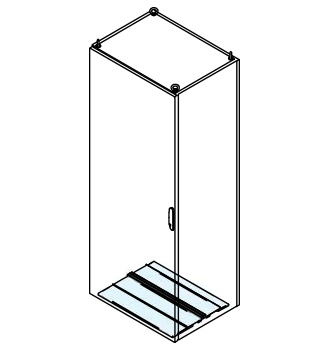

KIT FLANGE PASSACAVI A GHIGLIOTTINA

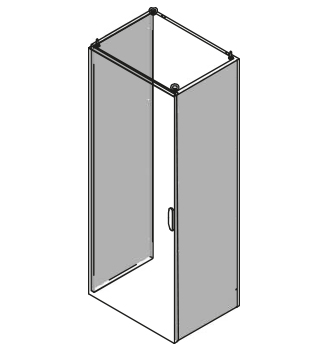

FIANCHI LATERALI

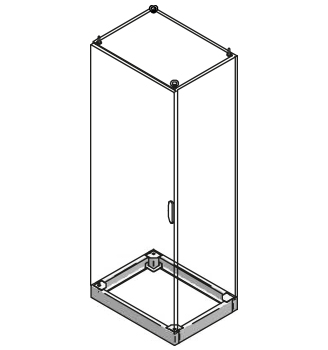

ZOCCOLI

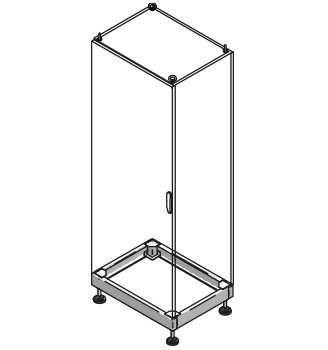

PIEDINI

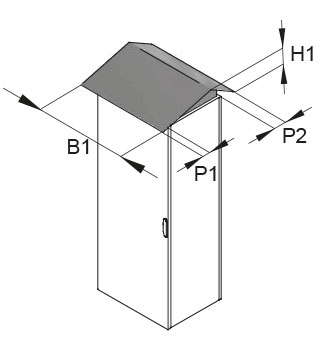

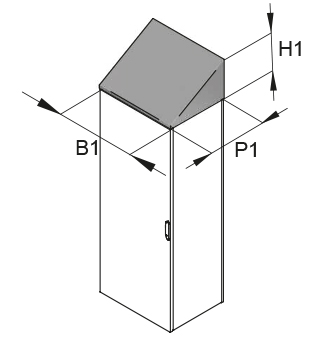

TETTO PARAPIOGGIA
TETTO INCLINATO 30°
PIANO RICHIUDIBILE

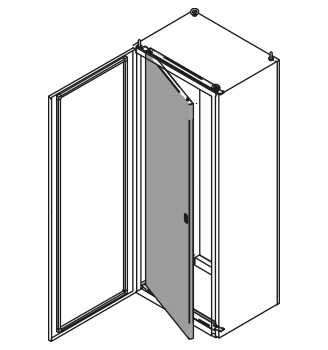

KIT CONTROPORTA INTERNA

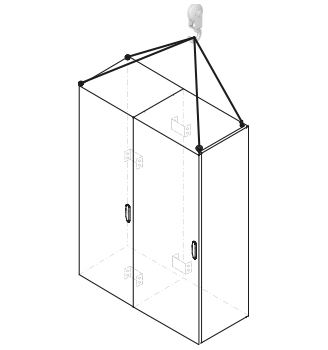

KIT UNIONE E SOLLEVAMENTO ARMADI

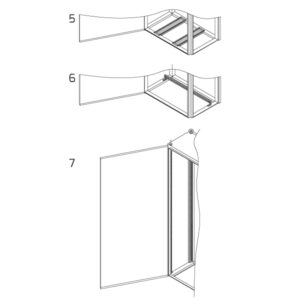

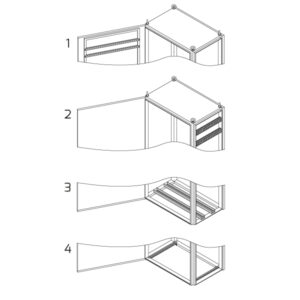

KIT PROFILI INTERNI

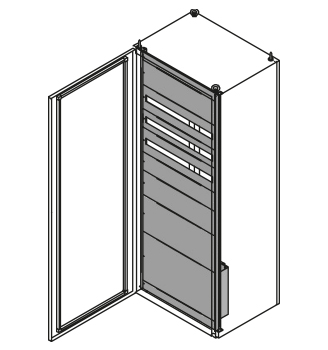

KIT MODULARE

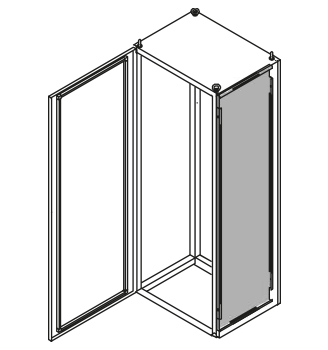

SEPARATORI ORIZZONTALI

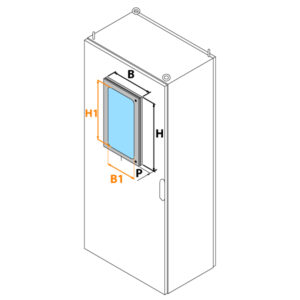

FINESTRA PROTEZIONE COMANDI

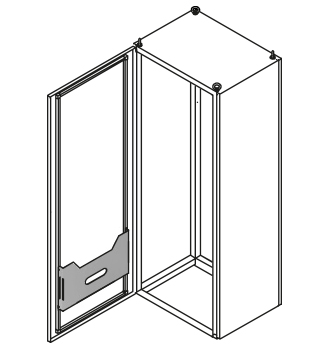

TASCA PORTADOCUMENTI

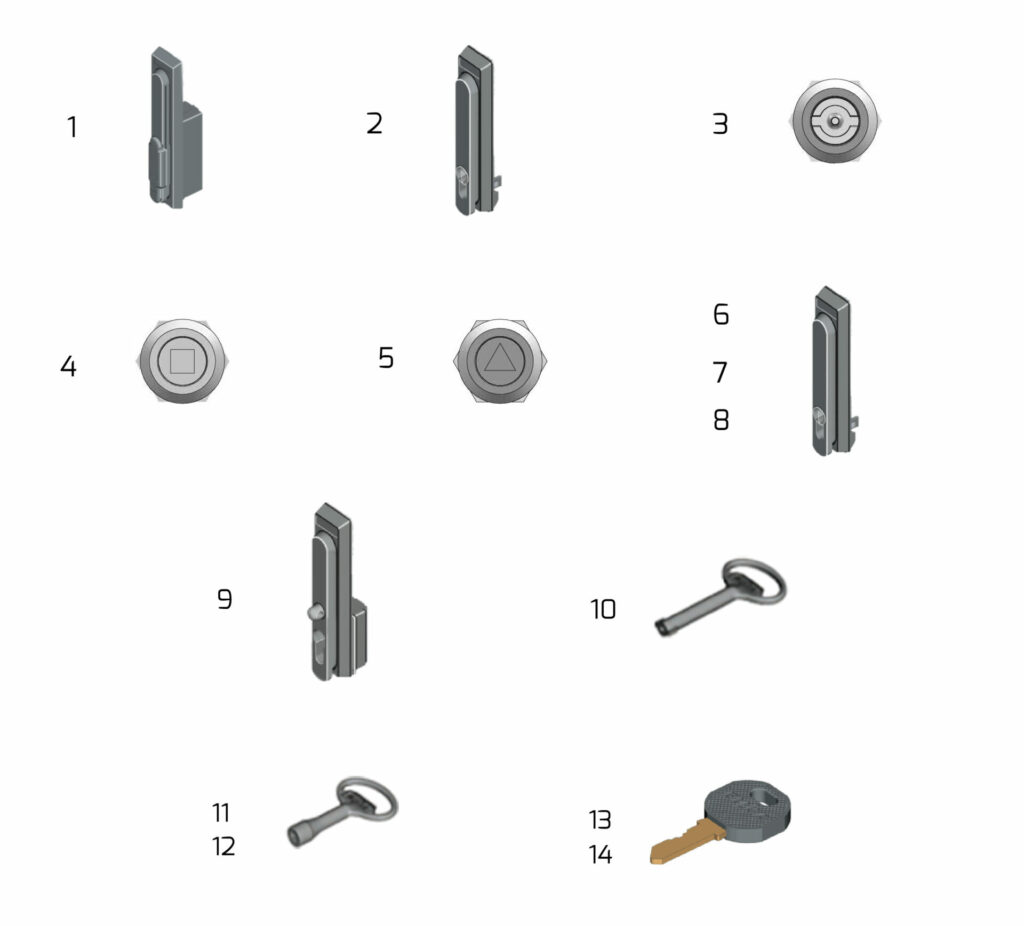

SISTEMI DI CHIUSURA

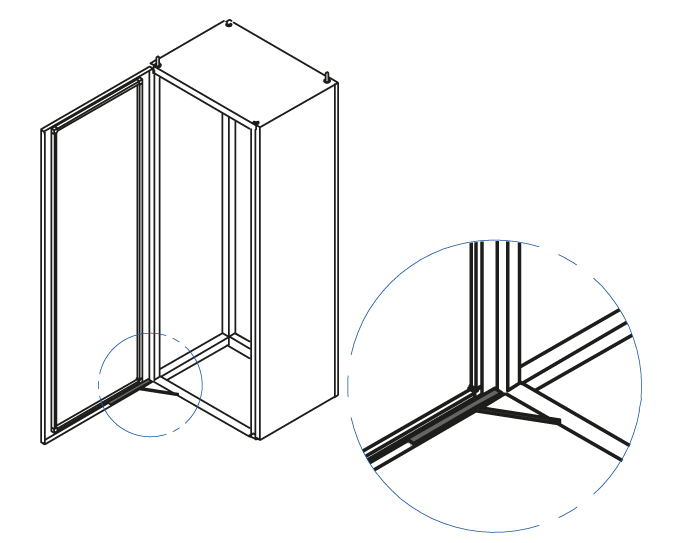

SISTEMI DI BLOCCA PORTA MECCANICO O CON PISTONI A GAS

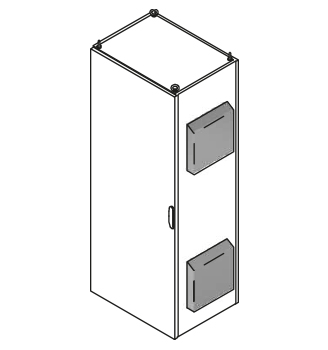

COPERTURE IN ACCIAIO INOX PER GRUPPI FILTRO

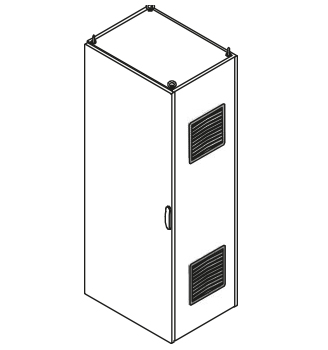

VENTILATORI E FILTRI

Tabelle relative a ciascun accessorio disponibili nella versione pdf del catalogo generale. Richiedilo qui

Piastra Interna a inserimento frontale

Descrizione: piastra interna per l’installazione delle apparecchiature ad inserimento frontale su pattini di scorrimento.
Materiale: lamiera zincata, spessore: 2,5 mm.
Quantità: confezione da 1 pezzo.
INSTALLAZIONE: libera.

APPLICABILI SU MODELLO	DIMENSIONI ARMADIO		CODICE PIASTRA INTERNA	PESO	DIMENSIONI PIASTRA INTERNA			PORTATA*	CONF.
FC - MC - ML	B	H		Kg	B1**	H1**	P0	Kg	Pz/Pcs
	mm	mm		Kg	mm	mm	mm	Kg	Pz/Pcs
	600	1600	FPE060160	22,80	495	1530	28	500	1
	600	1800	FPE060180	25,80	495	1730	28		1
	600	2000	FPE060200	28,20	495	1930	28		1
	800	1600	FPE080160	30,60	695	1530	28		1
	800	1800	FPE080180	34,20	695	1730	28		1
	800	2000	FPE080200	37,80	695	1930	28		1
	1000	1600	FPE100160	38,40	895	1530	28		1
	1000	1800	FPE100180	43,20	895	1730	28		1
	1000	2000	FPE100200	47,40	895	1930	28		1
	1200	1600	FPE120160	46,20	1095	1530	28		1
	1200	1800	FPE120180	51,60	1095	1730	28		1
	1200	2000	FPE120200	57,60	1095	1930	28		1

* IN ACCORDO ALLA NORMA CEI EN 62208.
** riferimento rappresentazione tecnica armadio MC, armadio ML, armadio FC.

APPLICABILE SU MODELLO		DESCRIZIONE	DIMENSIONI	CODICE	CONF.
PER	SERIE		H1*		P
			mm
INSERIMENTO LATERALE	MP	KIT UNIONE PIASTRE	-	ZE001016	2
INSERIMENTO FRONTALE	FP	KIT UNIONE PIASTRE	H 1600	ZE001020	1
			H 1800	ZE001021	1
			H 2000	ZE001022	1

APPLICABILI SU MODELLO	DESCRIZIONE	MATERIALE	DIMENSIONI	CODICE	CONF.	CERTIFICAZIONI
			P - mm		Pz	C UR US NEMA Type
MC – ML	GUARNIZIONE, STAFFE ESTERNE, STAFFE SOLLEVAMENTO	AISI 316	-	ZE001150	4
	STAFFE UNIONE INTERNE	AISI 316	-	ZE001152	4	1,12,4,4X
	COPERTURA UNIONE	AISI 316	500	ZE001201	1
	COPERTURA UNIONE	AISI 316	600	ZE001202	1
FC - MC - ML	KIT GOLFARI DI SOLLEVAMENTO	FEZN	-	ZE001154	4
MC - ML	KIT STAFFE DI SOLLEVAMENTO	AISI 304	-	ZE001156	2
FC - MC - ML	KIT STAFFE A PARETE	AISI 304	-	ZE001090	2

DIMENSIONI VENTILAZIONE	CODICE	DIMENSIONI			CERTIFICAZIONI	CONF.
A*		B	H	P	C UR US	Pz.
mm		mm	mm	mm	NEMA Type	Pz.
108	ZG004000	150	200	57,5	1,12,4,4X	1
150	ZG004001	180	230	57,5	1,12,4,4X	1
200	ZG004002	240	270	57,5	1,12,4,4X	1
250	ZG004003	280	310	92,5	1,12,4,4X	1
325	ZG004004	360	390	72	1,12,4,4X	1

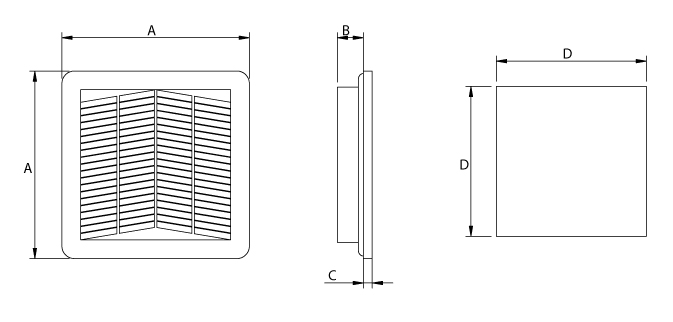

DIMENSIONI VENTILATORI			CODICE	CUT OUT	TENSIONE	CORRENTE	WATT	PORTATA	RUMORE	CERTIFICAZIONI		PESO	CONF.
A	B	C		D ±1,0	V	mA	W	m³/h	dB(a)	IP	UL	Kg	Pz.
mm	mm	mm		mm	V	mA	W	m³/h	dB(a)	IP	NEMA Type	Kg	Pz.
107	60	7	ZG001000	92,5	230V – 50/60	62/50	10/8,0	12/15	31,0/33,0	54	1,12	0,39	1
107	47	7	ZG001001	92,5	24V – DC	85	2	15	30	54	1,12	0,18	1
150	66	8	ZG001003	125,5	230V – 50/60	110/100	17/18	45	48,0/54,0	55	1,12	0,78	1
150	66	8	ZG001004	125,5	24V – DC	310	7,4	47	42,5	54	1,12	0,45	1
204	88	8	ZG001006	177,5	230V – 50/60	126/110	19/17	110/130	40,0/44,0	55	1,12	0,96	1
204	88	8	ZG001007	177,5	24V – DC	342	8,2	100	42	54	1,12	0,64	1
250	116	9	ZG001009	223,5	230V – 50/60	134/160	32/36	230/270	50,0/55,0	55	1,12	1,5	1
250	103	9	ZG001010	223,5	230V – 50/60	320	7,6	140	42	55	1,12	0,9	1
325	151	9,5	ZG001012	291,5	230V – 50/60	318/381	73/87	520/580	65,3/68,1	55	1,12	3,1	1

DIMENSIONI FILTRI			CODICE	CUT OUT	TENSIONE	CORRENTE	WATT	PORTATA	RUMORE	CERTIFICAZIONI		PESO	CONF.
A	B	C		D ±1,0	V	mA	W	m³/h	dB(a)	IP	UL	Kg	Pz.
mm	mm	mm		mm	V	mA	W	m³/h	dB(a)	IP	NEMA Type	Kg	Pz.
107	17	7	ZG001002	92,5	-	-	-	-	-	54	1,12	0,07	1
150	22	8	ZG001005	125,5	-	-	-	-	-	55	1,12	0,18	1
204	22	8	ZG001008	177,5	-	-	-	-	-	55	1,12	0,26	1
250	25	9	ZG001011	223,5	-	-	-	-	-	55	1,12	0,42	1
325	25	9,5	ZG001013	291,5	-	-	-	-	-	55	1,12	0,6	1

	DESCRIZIONE	CODICE	CONF.
			Pz
-	INTERBLOCCO PORTA	ZG900000	1
1	INTERBLOCCO PRIMARIO	ZG900050	1
2	INTERBLOCCO SECONDARIO	ZG900100	1
3	ASTE	ZG901000	3 x 1mt
-	INTERBLOCCO MECCANICO	ZG901010	1

APPLICABILI SU MODELLO	DIMENSIONI ARMADIO		CODICE	PESO	UTILE LAVORAZIONI		CONF.
	B	P		Kg	B3*	P3*	Pz
	mm	mm		Kg	mm	mm	Pz
MC – ML	400	500	ZE003061	2,4	343	244	1
	600		ZE003062	3	543		1
	800		ZE003063	4,2	743		1
	1000		ZE003064	4,8	943		1
	400	600	ZE003065	2,4	343	344	1
	600		ZE003066	3,6	543		1
	800		ZE003067	4,8	743		1
	1000		ZE003068	6	943		1
FC	600	400	ZE003043	2,4	419	300	1
	800		ZE003044	3	619		1
	1000		ZE003045	3,6	819		1
	600	500	ZE003046	3	419	400	1
	800		ZE003047	4,2	619		1
	1000		ZE003048	4,8	819		1

APPLICABILI SU MODELLO	DIMENSIONI ARMADIO		CODICE	PESO	UTILE LAVORAZIONI		CONF.
	B	P		Kg	B3*	P3*	Pz
	mm	mm		Kg	mm	mm	Pz
MC - ML	600	500/600	ZE003020	4,2	543	0 - 150	1
	800		ZE003021	6	743		1
	1000		ZE003022	7,2	943		1
FC	600	400	ZE003001	3,6	419	0 - 80	1
	800		ZE003002	4,8	619		1
	1000		ZE003003	6	819		1
	600	500	ZE003004	4,2	419	0 - 120	1
	800		ZE003005	6	619		1
	1000		ZE003006	7,2	819		1

APPLICABILI SU MODELLO	DIMENSIONI ARMADIO		CODICE	PESO	UTILE LAVORAZIONI		PORTATA*	CONF.
	H	P		Kg	H3**	P3**	Kg	Pz
	mm	mm		Kg	mm	mm	Kg	Pz
MC – ML	1800	500	ZE000500	27,60	1724	406	100	2
	2000	500	ZE000501	30,60	1924	406		2
	1800	600	ZE000502	33,00	1724	506		2
	2000	600	ZE000503	36,60	1924	506		2
