GEHÄUSE HYGIENIC DESIGN CH

Dichte Niederspannungs-Edelstahlgehäuse mit integriertem um 30° geneigtem Dach. Entworfen für den Einsatz in besonders schwierigen Umgebungen mit kritischen Temperaturen, insbesondere im Nahrungsmittelbereich, im Marinesektor und in der chemischen bzw. petrochemischen Industrie. Die Baureihe von Schaltschrankgehäusen ist mit rückseitig angebrachten Befestigungselementen zur einfachen Wandbefestigung ausgestattet und kann durch zahlreiche Zubehörteile, Sonderbearbeitungen und auf die individuellen Bedürfnisse des Kunden zugeschnittene Lösungen personalisiert werden.

ABGERUNDETE KANTEN. Um Schnittverletzungen bei der Handhabung des Kastens vorzubeugen sind alle Kanten bis zu den Ecken abgerundet und schnittsicher ausgebildet.

DICHTUNG AUS POLYURETHAN. Betriebstemperaturbereich: -40°C +90°C.

HINTERE BEFESTIGUNGEN. Sie gestatten eine korrekte Befestigung des Kastens an der Wand (oder direkt an den Anlagen), ohne weitere mechanische Bearbeitungen, die den Schutzgrad beeinträchtigen könnten, zu erfordern.

PRÄZISIONSGUSS-SCHARNIERE. aus Edelstahl mit Öffnungswinkel mindestens 120°.

Zeigen Sie auf jedes Bild seine Beschriftung zu lesen

ABGERUNDETE KANTEN. Um Schnittverletzungen bei der Handhabung des Kastens vorzubeugen sind alle Kanten bis zu den Ecken abgerundet und schnittsicher ausgebildet.

DICHTUNG AUS POLYURETHAN. Betriebstemperaturbereich: -40°C +90°C.

PRÄZISIONSGUSS-SCHARNIERE. aus Edelstahl mit Öffnungswinkel mindestens 120°.

Möchten Sie die Produktdokumentation herunterladen?

TECHNISCHE EIGENSCHAFTEN

Zulassungen	EN 62208: IP66 IK10 UL508A - CSA C22.2 n°. 14-13 NEMA Type 1,12,4,4X
Materialien	Edelstahl: AISI 304 / WNr. 1.4301. uf Anfrage: AISI 316 / WNr. 1.4404. Ausführung: Scotch-Brite. Stärke: da 1,2 mm. Verkabelungsplatte: verzinktes Blech. Stärke: 2,5 mm.
Struktur	Gebogener, durchgehend verschweißter Monostruktur-Korpus mit integriertem, um 30° geneigtem Dach, Blindnietmuttern M6 am Korpus gestatten eine Wandbefestigung ohne mechanische Bearbeitungen.
Tür	Scharniere aus Edelstahl AISI 304 mit Öffnungswinkel mindestens 120°. Verchromter Zamak-Vorreiber mit Sicherheitseinsatz 3 mm (auf Anfrage, AISI 304 und verschiedene Einsätze). Umfangsdichtung aus Polyurethan (Temperaturbereich -40°C +90°C).
Ausstattung	Zubehör für die Erdung und Kartonverpackung.
Personalisierungen	Bohrungen nach Zeichnung und auf die individuellen Bedürfnisse zugeschnittene Lösungen.
Zubehör	Verkabelungsplatte. Wandbügel. Verschlusssysteme. Dokumententasche.

MAXIMALE TRAGFÄHIGKEITEN

TÜR	STANDARD-BODENPLATTE	2 WANDBEFESTIGUNGSBÜGEL	TRAGFÄHIGKEIT INSGESAMT

Abmessungstabelle verfügbar in der PDF-Ausführung des Hauptkatalogs.

ABMESSUNGSTABELLE

GEHÄUSEABMESSUNGEN				ARTIKElNUMMER	TÜRANZAHL	GEWICHT	ABMESSUNGEN INNENPLATTE			ARTIKEl- NUMMER INNENPLATTE	WIRKSAMER QUERSCHNITT BEARBEITUNGEN					ZERTIFIZIERUNGEN
B	H	Hx	P				B1	H1	P1		B2	H2	B3	H3	P3	EN62208	UL/CSA
mm	mm	mm	mm			Kg	mm	mm	mm		mm	mm	mm	mm	mm	EN60529-EN62262	UL50E / CSA 22.2
300	400	543	210	CHA03004021	1	11,80	347	513	194	CPE030040	349	503	282	382	165	IP66 – IK10	1,12,4,4X
400	400	543	210	CHA04004021	1	13,60	347	513	194	CPE040040	349	503	382	382	165	IP66 – IK10	1,12,4,4X
400	500	643	210	CHA04005021	1	15,10	447	613	194	CPE040050	449	603	382	482	165	IP66 – IK10	1,12,4,4X
400	600	766	250	CHA04006025	1	19,10	547	736	234	CPE040060	549	726	382	582	205	IP66 – IK10	1,12,4,4X
500	500	643	210	CHA05005021	1	17,20	447	613	194	CPE050050	449	603	482	482	165	IP66 – IK10	1,12,4,4X
500	500	695	300	CHA05005030	1	22,90	447	665	284	CPE050050	449	655	482	482	255	IP66 – IK10	1,12,4,4X
500	700	866	250	CHA05007025	1	23,30	647	836	234	CPE050070	649	826	482	682	205	IP66 – IK10	1,12,4,4X
600	600	766	250	CHA06006025	1	23,90	547	736	234	CPE060060	549	726	582	582	205	IP66 – IK10	1,12,4,4X
600	800	995	300	CHA06008030	1	33,50	747	965	284	CPE060080	749	955	582	782	255	IP66 – IK10	1,12,4,4X
800	1000	1195	300	CHA08010030	1	54,00	947	1165	284	CPE080100	949	1155	781	981	254	IP66 – IK10	1,12,4,4X
800	1200	1395	300	CHA08012030	1	60,70	1147	1365	284	CPE080120	1149	1355	781	1181	254	IP66 – IK10	1,12,4,4X
800	1200	1452,5	400	CHA08012040	1	73,30	1147	1422,5	384	CPE080120	1149	1412,5	781	1181	354	IP66 – IK10	1,12,4,4X

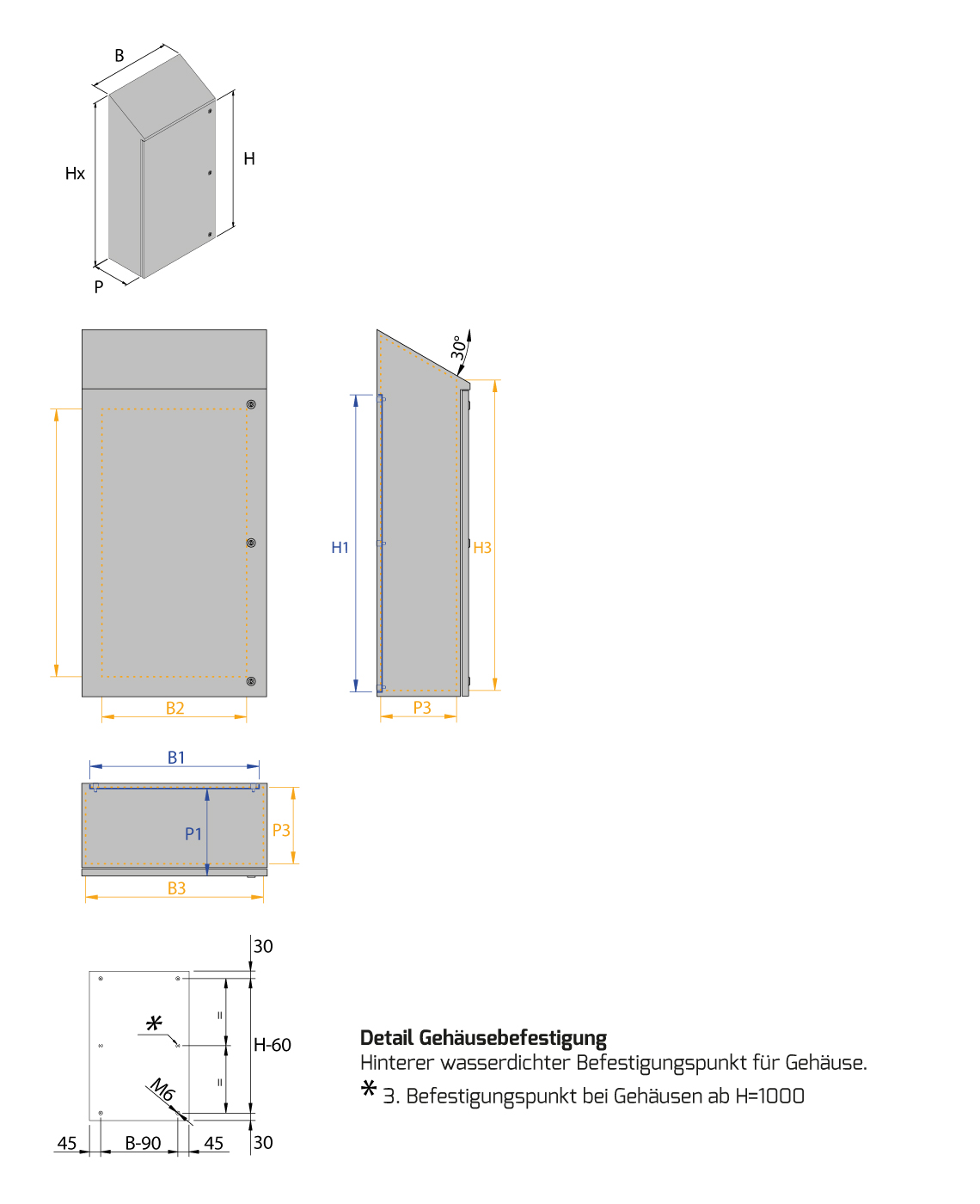

TECHNISCHE ZEICHNUNG

		Abmessungen innenplatte	Bohrbereich der Tür	Bohrbereich des Gehäuses
Gehäusebasis	B	B1	B2	B3
Gehäusehöhe	H	H1	H2	H3
Gehäusetiefe	P	P1*		P3

* Spielraum zwischen Innenplatte und Tür
