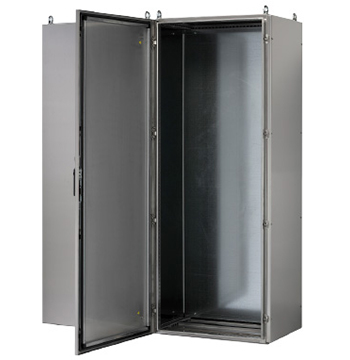

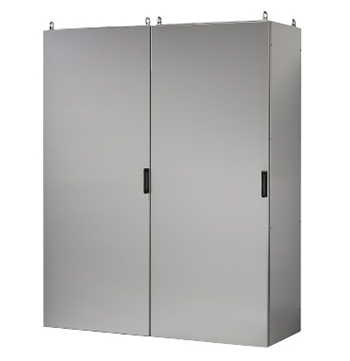

SCHRANKSYSTEME GESCHLOSSENE TÜR MC

Die umfangreiche Zubehörpalette und die spezielle kundenspezifische Verarbeitung, die Liebe zum Detail und die technischen Lösungen für Funktionalität und Sicherheit und die robuste Struktur machen die modularen Schaltschränke für Außenbereiche mit geschlossener Tür von Compex zum sichersten Ort für die Unterbringung von großen elektrischen Komponenten. Diese Schaltschränke aus edelstahl sind ideal für den Einsatz in schwierigen Umgebungen und insbesondere für den Lebensmittel-, Pharma-, Chemie- und Marinesektor, wo maximale Beständigkeit gegen aggressive Stoffe erforderlich ist.

PRÄZISIONSGUSS-SCHARNIERE. Versenkte Präzisionsguss-Scharniere aus Edelstahl, die so gestaltet sind, dass sich die Tür beim Öffnen innerhalb der Außenabmessungen der Kabine befindet

VERBINDUNG TÜR- STRUKTUR. Sie wurde entwickelt, um eine perfekte Komprimierung der Dichtung zwischen Schrankstruktur und Tür zu erreichen.

KABELEINFÜHRUNGSBODEN. Er wurde entwickelt, um einen möglichst großen Arbeitsbereich zu erhalten.

ABGERUNDETE KANTEN. Um Schnittverletzungen bei der Verkabelung der Kabine vorzubeugen, sind alle Kanten bis zu den Ecken abgerundet und schnittsicher ausgebildet.

Zeigen Sie auf jedes Bild seine Beschriftung zu lesen

PRÄZISIONSGUSS-SCHARNIERE. Versenkte Präzisionsguss-Scharniere aus Edelstahl, die so gestaltet sind, dass sich die Tür beim Öffnen innerhalb der Außenabmessungen der Kabine befindet

VERBINDUNG TÜR- STRUKTUR. Sie wurde entwickelt, um eine perfekte Komprimierung der Dichtung zwischen Schrankstruktur und Tür zu erreichen.

KABELEINFÜHRUNGSBODEN. Er wurde entwickelt, um einen möglichst großen Arbeitsbereich zu erhalten.

ABGERUNDETE KANTEN. Um Schnittverletzungen bei der Verkabelung der Kabine vorzubeugen, sind alle Kanten bis zu den Ecken abgerundet und schnittsicher ausgebildet.

Möchten Sie die Produktdokumentation herunterladen?

TECHNISCHE EIGENSCHAFTEN

Zulassungen	EN 62208: IP66 IK10 UL508A - CSA C22.2 n°. 14-13 NEMA Type 1,12,4,4X
Materialien	Edelstahl: AISI 304 / WNr. 1.4301. Auf Anfrage: AISI 316 / WNr. 1.4404. Ausführung: Scotch-BriteStärken: Tür und Rückwand: ab 1,5 mm Dach und Boden: ab 1,5 mm Seitenwände: ab 1,5 mmVerkabelungsplatte: Verzinktes Blech Stärke: ab 2,5 mm
Struktur	Mehrfach gefaltetes, gebohrtes Profil, angeschweißt an Präzisionsguss-Dreifuß. Decke und Boden, beide abnehmbar, gewonnen aus gebogenen, geschweißten Blechplatten.
Tür	Versenkte Scharniere aus Edelstahl AISI 304 mit Öffnungswinkel mindestens 120° (Scharniere mit 180° Öffnung auf Anfrage.) Basküleverschluss 4 Punkte, ergonomischer Griff mit Vorreiber mit Sicherheitseinsatz 3 mm (auf Anfrage, AISI 304 und verschiedene Einsätze). Umfangsdichtung aus Polyurethan (Tempera-turbereich -40°C + 90°C). Rohrförmiger, gebohrter Rahmen zur Ver-steifung der Tür und für die Installation des Zubehörs (ab Abmessung B600 mm). Ausführung mit zwei Türen: Flügeltüren, Haupttür rechts.
Ausstattung	Zubehör für die Erdung und Verpackung auf Paletten.
Personalisierungen	Zubehörmontageservice, kundenspezifische Bohrungen und kundenspezifische Lösungen.
Zubehör	Tür mit 180° Öffnung. Innenplatte: seitliche Einfügung auf Führungen. Seitenwände. Kabeldurchführungsflansche – zweiteilige Kabeldurchführungsflansche. Sockel: h100 - h200 – mit geschlossenem Regendach. Um 30° geneigtes Dach Hygienic Design. Interne Gegentür. Modulares system.

MAXIMALE TRAGFÄHIGKEITEN

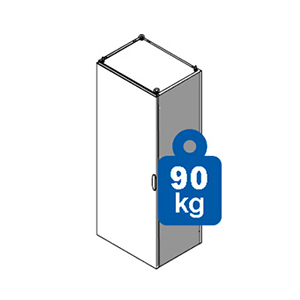

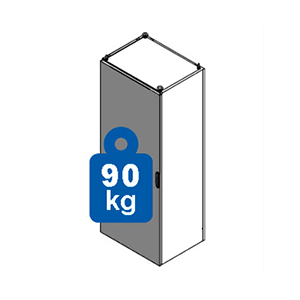

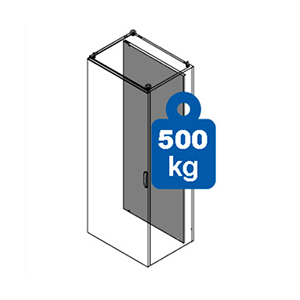

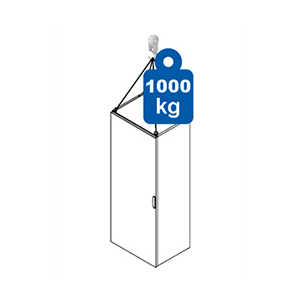

TÜR	STANDARD-WANDPLATTE	SEITENWAND	TRAGFÄHIGKEIT INSGESAMT

Abmessungstabelle verfügbar in der PDF-Ausführung des Hauptkatalogs. Hier anfragen

ABMESSUNGSTABELLE

ABMESSUNGEN SCHRANKS			ARTIKELNUMMER	TÜRANZAHL	GEWICHT	ABMESSUNGEN INNENPLATTE			ARTIKELNUMMER INNENPLATTE	WIRKSAMER QUERSCHNITT BEARBEITUNGEN					ZERTIFIZIERUNGEN
B	H	P				B1	H1	P1		B2	H2	B3	H3	P3	EN62208	UL/CSA
mm	mm	mm			Kg	mm	mm	mm		mm	mm	mm	mm	mm	EN60529-EN62262	UL50E / CSA 22.2
400	1800	500	MCA04018050	1	54,90	-	-	-	-	278	1685	233	1724	392	IP66 – IK10	1,12,4,4X
400	2000	500	MCA04020050	1	59,10	-	-	-	-	278	1885	233	1924	392	IP66 – IK10	1,12,4,4X
400	1800	600	MCA04018060	1	55,50	-	-	-	-	278	1685	233	1724	492	IP66 – IK10	1,12,4,4X
400	2000	600	MCA04020060	1	59,40	-	-	-	-	278	1885	233	1924	492	IP66 – IK10	1,12,4,4X
600	1800	500	MCA06018050	1	72,30	600	1720/1675	310	MPE060180	351	1685	433	1724	392	IP66 – IK10	1,12,4,4X
600	2000	500	MCA06020050	1	79,20	600	1920/1875	310	MPE060200	351	1885	433	1924	392	IP66 – IK10	1,12,4,4X
600	1800	600	MCA06018060	1	74,40	600	1720/1675	410	MPE060180	351	1685	433	1724	492	IP66 – IK10	1,12,4,4X
600	2000	600	MCA06020060	1	79,80	600	1920/1875	410	MPE060200	351	1885	433	1924	492	IP66 – IK10	1,12,4,4X
800	1800	500	MCA08018050	1	88,50	800	1720/1675	310	MPE080180	551	1685	633	1724	392	IP66 – IK10	1,12,4,4X
800	2000	500	MCA08020050	1	97,20	800	1920/1875	310	MPE080200	551	1885	633	1924	392	IP66 – IK10	1,12,4,4X
800	1800	600	MCA08018060	1	89,40	800	1720/1675	410	MPE080180	551	1685	633	1724	492	IP66 – IK10	1,12,4,4X
800	2000	600	MCA08020060	1	97,80	800	1920/1875	410	MPE080200	551	1885	633	1924	492	IP66 – IK10	1,12,4,4X
1000	1800	500	MCA10018050	1	113,40	1000	1720/1675	310	MPE100180	751	1685	833	1724	392	IP66 – IK10	1,12,4,4X
1000	2000	500	MCA10020050	1	124,50	1000	1920/1875	310	MPE100200	751	1885	833	1924	392	IP66 – IK10	1,12,4,4X
1000	1800	600	MCA10018060	1	114,30	1000	1720/1675	410	MPE100180	751	1685	833	1724	492	IP66 – IK10	1,12,4,4X
1000	2000	600	MCA10020060	1	125,40	1000	1920/1875	410	MPE100200	751	1885	833	1924	492	IP66 – IK10	1,12,4,4X
1200	1800	500	MCA12018050	2	125,70	1200	1720/1675	310	MPE120180	351 x 2	1685	433 x 2	1724	392	IP55 – IK10	1,12
1200	2000	500	MCA12020050	2	137,40	1200	1920/1875	310	MPE120200	351 x 2	1885	433 x 2	1924	392	IP55 – IK10	1,12
1200	1800	600	MCA12018060	2	128,10	1200	1720/1675	410	MPE120180	351 x 2	1685	433 x 2	1724	492	IP55 – IK10	1,12
1200	2000	600	MCA12020060	2	139,20	1200	1920/1875	410	MPE120200	351 x 2	1885	433 x 2	1924	492	IP55 – IK10	1,12
1600	1800	500	MCA16018050	2	158,40	1600	1720/1675	310	2 x MPE080180	551 x 2	1685	633 x 2	1724	392	IP55 – IK10	1,12
1600	2000	500	MCA16020050	2	173,40	1600	1920/1875	310	2 x MPE080200	551 x 2	1885	633 x 2	1924	392	IP55 – IK10	1,12
1600	1800	600	MCA16018060	2	161,10	1600	1720/1675	410	2 x MPE080180	551 x 2	1685	633 x 2	1724	492	IP55 – IK10	1,12
1600	2000	600	MCA16020060	2	174,90	1600	1920/1875	410	2 x MPE080200	551 x 2	1885	633 x 2	1924	492	IP55 – IK10	1,12

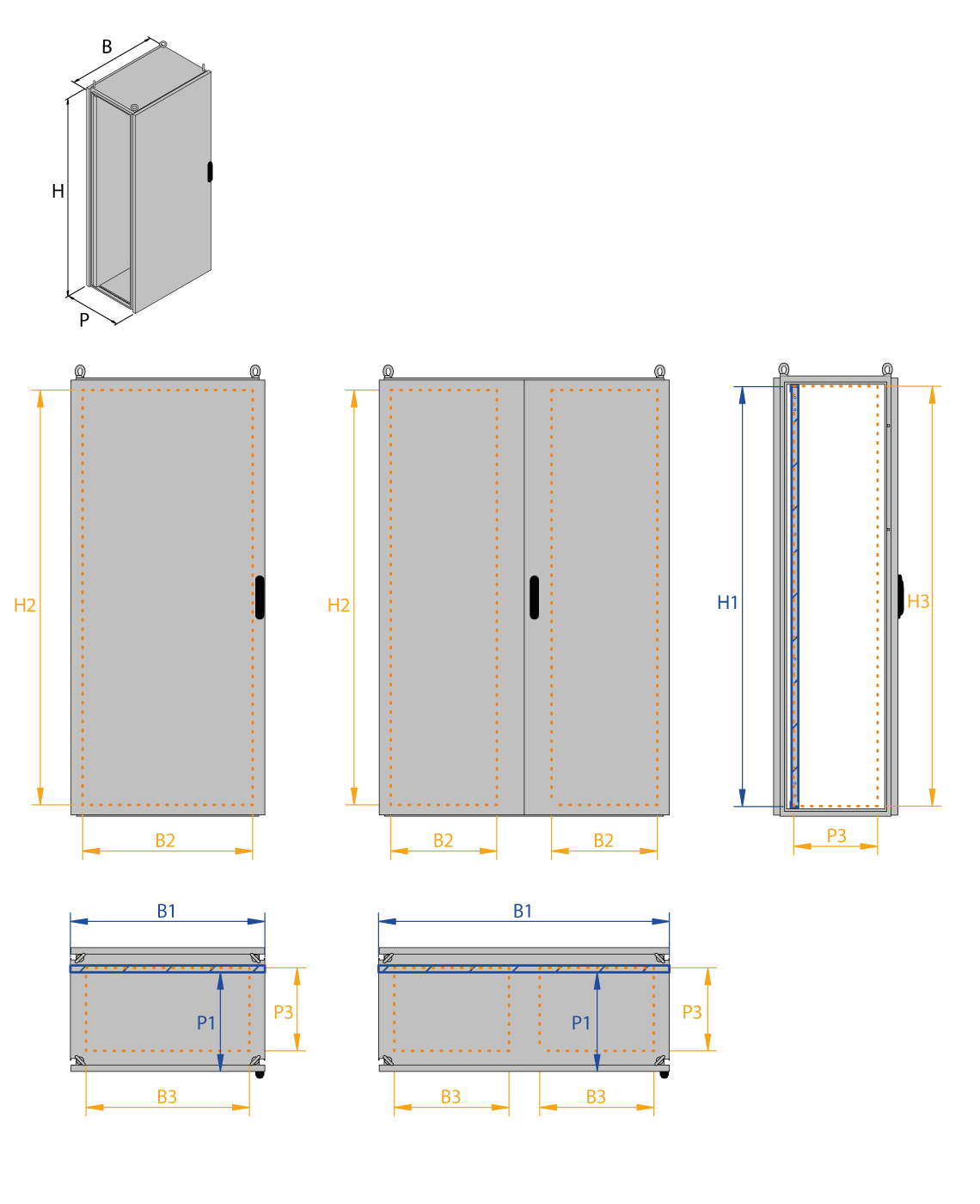

TECHNISCHE ZEICHNUNG

		Abmessungen innenplatte	Bohrbereich der Tür	Bohrbereich des Gehäuses
Gehäusebasis	B	B1	B2	B3
Gehäusehöhe	H	H1	H2	H3
Gehäusetiefe	P	P1*		P3

* Spielraum zwischen Innenplatte und Tür

WEITER ZU ZUBEHÖR

DEN HAUPTKATALOG HERUNTERLADEN

IP-Rating und Konformitätserklärungen herunterladen

IP Rating	EG-Konformitätserklärung	UL_CSA-Konformitätserklärung
