COFFRETS MUNIS DE PORTE AVEC POLYCARBONATE CL

Gamme de coffrets étanches en acier inoxydable pour basse tension, dans la version avec porte vitrée Polycarbonate à hublot transparent. Conçus pour l’utilisation dans des environnements et avec des températures très critiques, ils sont idéaux pour les secteurs alimentaire, naval, chimique et pétrochimique. Cette série de coffrets permet une grande personnalisation avec l’utilisation des accessoires de la gamme, des usinages spéciaux et des solutions ad hoc conçues à la demande et en collaboration avec le client.

BORDS ARRONDIS DE SÉCURITÉ. Pour éviter toute coupure accidentelle pendant la manipulation du coffret, tous les bords sont réalisés avec des systèmes de pliage et de bordage anti-coupure jusqu’à proximité des angles.

JOINT EN POLYURÉTHANE. Plage de température de service: -40 °C +90 °C.

FIXATIONS ARRIÈRE. Elles permettent de fixer correctement le coffret au mur (ou directement aux systèmes) sans besoin d’autres usinages mécaniques qui pourraient compromettre le degré de protection.

CHARNIÈRES INVISIBLES DE L’EXTÉRIEUR en acier inoxydable avec ouverture supérieure à 120°.

Pointez sur chaque image pour lire la légende correspondante

BORDS ARRONDIS DE SÉCURITÉ. Pour éviter toute coupure accidentelle pendant la manipulation du coffret, tous les bords sont réalisés avec des systèmes de pliage et de bordage anti-coupure jusqu’à proximité des angles.

JOINT EN POLYURÉTHANE. Plage de température de service: -40 °C +90 °C.

FIXATIONS ARRIÈRE. Elles permettent de fixer correctement le coffret au mur (ou directement aux systèmes) sans besoin d’autres usinages mécaniques qui pourraient compromettre le degré de protection.

CHARNIÈRES INVISIBLES DE L’EXTÉRIEUR en acier inoxydable avec ouverture supérieure à 120°.

Souhaitez-vous télécharger la documentation du produit ?

CARACTÉRISTIQUES TECHNIQUES

Certifications	EN62208 : IP66 IK10 UL508A - CSA C22.2 n° 14-13 NEMA Type 1,12,4,4X
Matériaux	Acier inox : AISI 304 / WNr. 1.4301. Sur demande : AISI 316 / WNr. 1.4404. Finition : Scotch-Brite. Épaisseur : de 1,2 mm Plaque de câblage : tôle galvanisée Épaisseur : 2,5 mm
Structure	Corps monobloc plié et soudé en continu; des inserts traversants M6 borgnes sur le corps permettent la fixation murale sans usinages mécaniques.
Porte	Charnières invisibles en acier inoxydable AISI 304, avec ouverture supérieure à 120°. Hublot en polycarbonate transparent, épaisseur 4 mm. Serrures en Zamak chromées à empreinte à double panneton 3 mm (sur demande, AISI 304 et différentes empreintes). Tout le long du périmètre un joint en polyuréthane (plage temp. -40 °C +90 °C).
Équipement	Accessoires pour la mise à la terre et emballage sur carton.
Personnalisations	Service de perçage d’après dessin et solutions ad hoc.
Accessoires	Plaque de câblage. Porte intérieure. Toit anti-pluie. Fixations murales. Systèmes de fermeture. Porte-documents.

PORTATE MASSIME

PORTE	PLAQUE ARRIÈRE STANDARD	N° 2 SUPPORTS DE FIXATION MURALE	CAPACITÉ TOTALE

Tableau des dimensions disponible dans la version pdf du catalogue général.

TABLEAU DIMENSIONNEL

DIMENSIONS DE L’ENVELOPPE			CODE	PORTES N°	POIDS	DIMENSIONS PLAQUE DE MONTAGE INTERNE			CODE PLAQUE DE MONTAGE INTERNE	DIMENSIONS POLYCARBONATE		SURFACE UTILE PERÇAGE			CERTIFICATIONS
B	H	P				B1	H1	P1		B2	H2	P3	H3	P3	EN62208	UL/CSA
mm	mm	mm			Kg	mm	mm	mm		mm	mm	mm	mm	mm	EN60529-EN62262	UL50E / CSA 22.2
300	300	210	CLA03003021	1	8,50	247	270	194	CPE030030	249	260	282	282	165	IP66 – IK10	1,12,4,4X
300	400	210	CLA03004021	1	9,80	247	370	194	CPE030040	249	360	282	382	165	IP66 – IK10	1,12,4,4X
400	400	210	CLA04004021	1	11,40	347	370	194	CPE040040	349	360	382	382	165	IP66 – IK10	1,12,4,4X
400	500	210	CLA04005021	1	12,90	347	470	194	CPE040050	349	460	382	482	165	IP66 – IK10	1,12,4,4X
400	600	250	CLA04006025	1	16,30	347	570	234	CPE040060	349	560	382	582	205	IP66 – IK10	1,12,4,4X
500	500	210	CLA05005021	1	14,70	447	470	194	CPE050050	449	460	482	482	165	IP66 – IK10	1,12,4,4X
500	500	300	CLA05005030	1	19,10	447	470	284	CPE050050	449	460	482	482	255	IP66 – IK10	1,12,4,4X
500	700	250	CLA05007025	1	20,30	447	670	234	CPE050070	449	660	482	682	205	IP66 – IK10	1,12,4,4X
600	600	250	CLA06006025	1	20,50	547	570	234	CPE060060	549	560	582	582	205	IP66 – IK10	1,12,4,4X
600	600	300	CLA06006030	1	23,30	547	570	284	CPE060060	549	560	582	582	255	IP66 – IK10	1,12,4,4X
600	800	300	CLA06008030	1	29,40	547	770	284	CPE060080	549	760	582	782	255	IP66 – IK10	1,12,4,4X
800	1000	300	CLA08010030	1	48,00	747	970	284	CPE080100	749	960	781	981	254	IP66 – IK10	1,12,4,4X
800	1200	300	CLA08012030	1	54,70	747	1170	284	CPE080120	749	1160	781	1181	254	IP66 – IK10	1,12,4,4X
800	1200	400	CLA08012040	1	64,80	747	1170	384	CPE080120	749	1160	781	1181	354	IP66 – IK10	1,12,4,4X

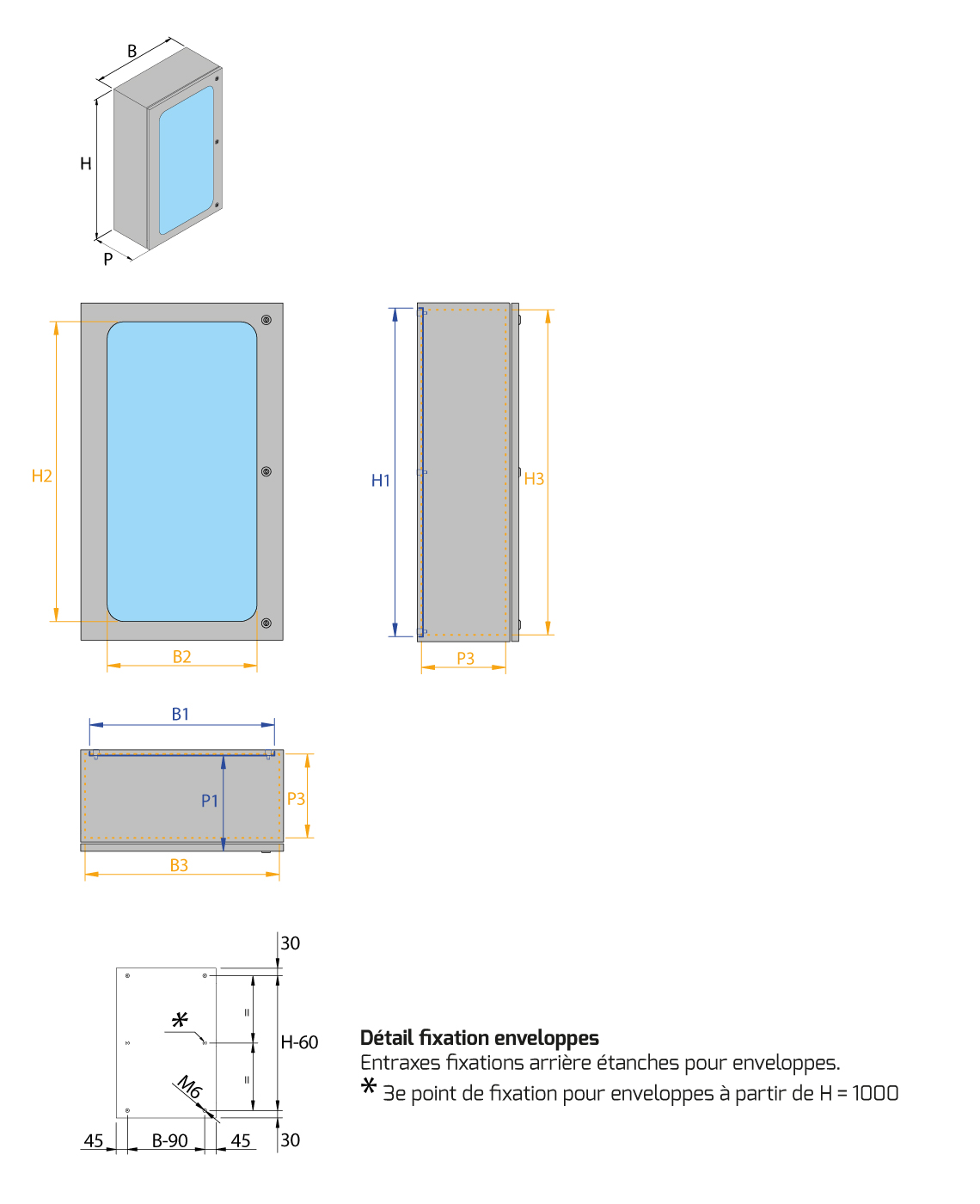

DESSIN TECHNIQUE

		Dimensions plaque de montage interne	Zone perçage porte	Zone perçage enveloppe
Base enveloppe	B	B1	B2	B3
Hauteur enveloppe	H	H1	H2	H3
Profondeur enveloppe	P	P1*		P3

* Distance utile entre plaque de montage interne et porte
