ARMADI COMPONIBILI PORTA CON POLICARBONATO ML

Gamma di armadi componibili in acciaio inox nella versione a porta con oblò in policarbonato trasparente. Come tutti i contenitori per quadri elettrici Compex, sono studiati per resistere agli agenti aggressivi, per questo sono particolarmente indicati nei settori alimentare, farmaceutico, chimico e marino. La massima personalizzazione è possibile sia con i molti accessori disponibili, sia con le lavorazioni speciali e le soluzioni progettate su richiesta e in collaborazione col cliente.

GUARNIZIONE POLIURETANICA. Range temperatura d’esercizio: -40°C +90°C.

MINUTERIA IN ACCIAIO INOX. Tutta la minuteria utilizzata per la realizzazione dell’armadio è in acciaio inox.

FONDO INGRESSO CAVI. Sviluppato per ottenere la massima area di lavoro.

CARDINI IN MICROFUSIONE. Cardini in microfusione in acciaio inox a scomparsa, studiata per apertura dell’anta all’interno dell’ingombro della cabina.

Puntare su ciascuna immagine per leggere la relativa didascalia

GUARNIZIONE POLIURETANICA. Range temperatura d’esercizio: -40°C +90°C.

MINUTERIA IN ACCIAIO INOX. Tutta la minuteria utilizzata per la realizzazione dell’armadio è in acciaio inox.

FONDO INGRESSO CAVI. Sviluppato per ottenere la massima area di lavoro.

CARDINI IN MICROFUSIONE. Cardini in microfusione in acciaio inox a scomparsa, studiata per apertura dell’anta all’interno dell’ingombro della cabina.

Vuoi scaricare la documentazione di prodotto?

CARATTERISTICHE TECNICHE

Certificazioni	EN 62208: IP66 IK10 UL508A - CSA C22.2 n°. 14-13 NEMA Type 1,12,4,4X
Materiali	Acciaio inox: AISI 304 / WNr. 1.4301. Su richiesta: AISI 316 / WNr. 1.4404. Finitura: Scotch-Brite Spessori: Porta e schiena: da 1,5mm Tetto e fondo: da 1,5mm Fianchi laterali: da 1,5mm Piastra di cablaggio: lamiera zincata Spessore: 2,5 mm
Struttura	Profilo forato a passo ricavato da pieghe multiple saldato su appositi tripode microfuso. Cielo e fondo removibili ricavati da fogli di lamiera piegati e saldati.
Porta	Oblò in policarbonato trasparente spessore 6 mm. Cerniere a scomparsa in acciaio inox AISI 304 con apertura superiore a 120° (su richiesta cerniere con apertura 180°). Chiusura con sistema a cremonese su 4 punti, maniglia ergonomica con inserto a doppia aletta 3mm (su richiesta, AISI 304 e differenti impronte). Stesa lungo il perimetro una guarnizione poliuretanica (range temp. -40°C + 90°C). Telaio tubolare forato a passo funge da irrigidimento anta ed installazione accessori (a partire dalla misura B600mm).
Dotazione	Accessori per la messa a terra e imballo su pallet.
Personalizzazioni	Servizio di assemblaggio in batteria, forature a disegno e soluzioni ad hoc.
Accessori	Porta con apertura di 180°. Piastra interna: Inserimento laterale con guide. Fianchi laterali. Flange passacavi cieche o con sistema a ghigliottina. Zoccoli: h100 / 200mm, con fondo chiuso e piedini di sollevamento. Tetto parapioggia. Tetto inclinato 30°. Controporta interna. Set modulari.

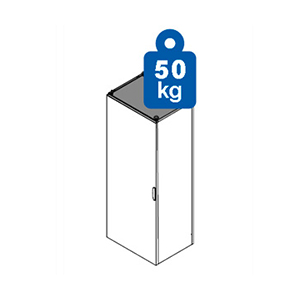

PORTATE MASSIME

TETTO	PIASTRA DI FONDO STANDARD	FIANCHI	PORTATA TOTALE

Tabella dimensionale disponibile nella versione pdf del catalogo generale.

TABELLA DIMENSIONALE

DIMENSIONI ARMADIO			CODICE	N° PORTE	PESO	DIMENSIONI PIASTRA INTERNA			CODICE PIASTRA INTERNA	DIMENSIONI FINESTRA		UTILE LAVORAZIONI			CERTIFICAZIONI
B	H	P				B1	H1	P1		B2	H2	B3	H3	P3	EN62208	UL/CSA
mm	mm	mm			Kg	mm	mm	mm		mm	mm	mm	mm	mm	EN60529-EN62262	UL50E / CSA 22.2
600	1800	500	MLA06018050	1	72,30	600	1720/1675	310	MPE060180	360	1580	433	1724	392	IP66 – IK10	1,12,4,4X
600	2000	500	MLA06020050	1	79,20	600	1920/1875	310	MPE060200	360	1780	433	1924	392	IP66 – IK10	1,12,4,4X
600	1800	600	MLA06018060	1	74,40	600	1720/1675	410	MPE060180	360	1580	433	1724	492	IP66 – IK10	1,12,4,4X
600	2000	600	MLA06020060	1	79,80	600	1920/1875	410	MPE060200	360	1780	433	1924	492	IP66 – IK10	1,12,4,4X
800	1800	500	MLA08018050	1	88,50	800	1720/1675	310	MPE080180	560	1580	633	1724	392	IP66 – IK10	1,12,4,4X
800	2000	500	MLA08020050	1	97,20	800	1920/1875	310	MPE080200	560	1780	633	1924	392	IP66 – IK10	1,12,4,4X
800	1800	600	MLA08018060	1	89,40	800	1720/1675	410	MPE080180	560	1580	633	1724	492	IP66 – IK10	1,12,4,4X
800	2000	600	MLA08020060	1	97,80	800	1920/1875	410	MPE080200	560	1780	633	1924	492	IP66 – IK10	1,12,4,4X
1000	1800	500	MLA10018050	1	113,40	1000	1720/1675	310	MPE100180	760	1580	833	1724	392	IP66 – IK10	1,12,4,4X
1000	2000	500	MLA10020050	1	124,50	1000	1920/1875	310	MPE100200	760	1780	833	1924	392	IP66 – IK10	1,12,4,4X
1000	1800	600	MLA10018060	1	114,30	1000	1720/1675	410	MPE100180	760	1580	833	1724	492	IP66 – IK10	1,12,4,4X
1000	2000	600	MLA10020060	1	125,40	1000	1920/1875	410	MPE100200	760	1780	833	1924	492	IP66 – IK10	1,12,4,4X

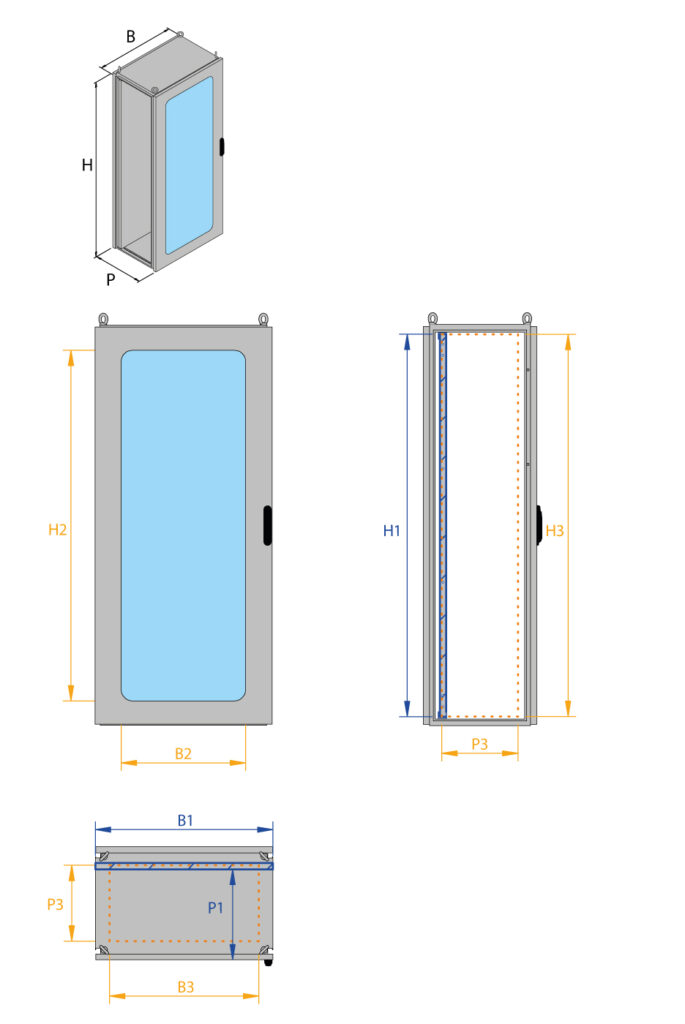

DISEGNO TECNICO

		Dimensioni piastra interna	Area foratura porta	Area foratura involucro
Base involucro	B	B1	B2	B3
Altezza involucro	H	H1	H2	H3
Profondità involucro	P	P1*		P3

* Distanza utile tra piastra interna e porta

VAI AGLI ACCESSORI

SCARICA IL CATALOGO GENERALE

Scarica l'IP Rating e le dichiarazioni di conformità

IP Rating	Dichiarazione di conformità CE	Dichiarazione di conformità UL_CSA

Scarica scheda prodotto
